ひかり屋根とは？
折板屋根のトップライトの
光拡散効率を上げて、
室内の明るさを均一にする
画期的な照明システムです。
既築の工場、これから建設する
工場にも漏水の心配なく
設置可能です。
また、自動調光システム
「ひかり屋根つなぐ」と
組み合わせることで、
常に必要な照度が確保できます。
SDGs達成に向けた
取り組みを、千代田組が
お手伝いします。
ひかり屋根が
選ばれる理由
電気代
-60％削減＊
C02
-60％削減＊
UVカット＊
二次防水構造
『安心安全な
エコ天窓』
「照明器」の「調光」を行う
画期的システム＊
＊「ひかり屋根 つなぐ」の導入が必要です。
安心・安全な
エコ天窓構造

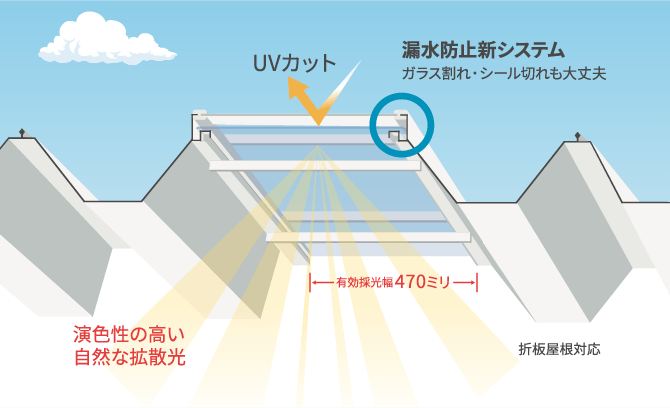

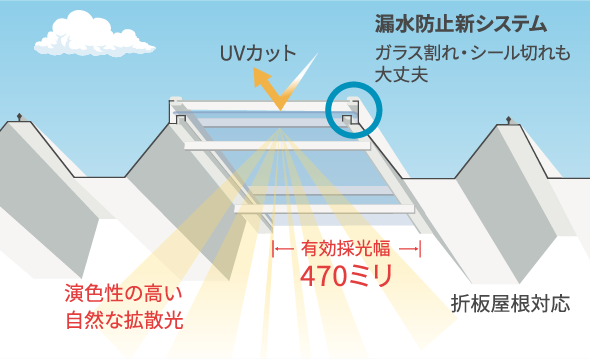

ひかり屋根 W470PAT
日中はスリット形状の天窓が、
建物内全体に自然な拡散光を導入。
照明器具なしで必要な明るさを確保
し、省エネを実現します。
また、天窓からの雨漏りを防ぐ
「漏水防止新システム」を
搭載しています。
※ ひかり屋根（株）が保有する特許第6354096号で保護されています。
当社は、この特許に関して、専用実施権の設定を受けています。

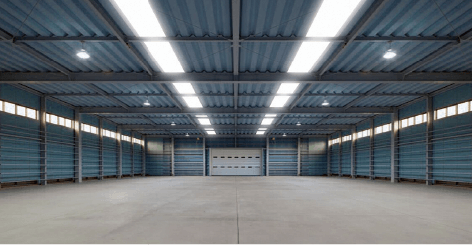

一般天窓設置イメージ
「光拡散型天窓」設置イメージ
施工
事例

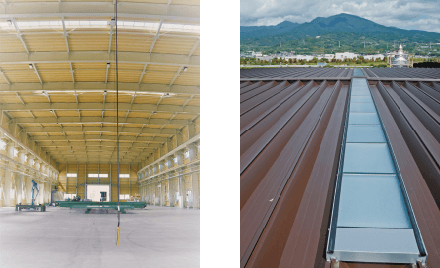

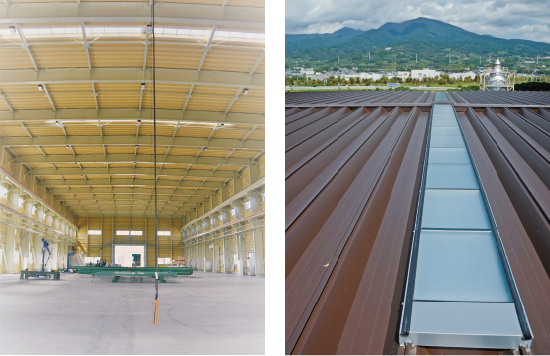

IHI 運搬機械株式会社 沼津工場
完全二次防水構造高性能光拡散天窓PAT 仕様
長さ：119ｍ(17m×7列)
屋根面積 約2,500㎡
ひかり屋根W470の設置面積60㎡
（屋根面積の2%）
創エネも可能な
組み合わせ

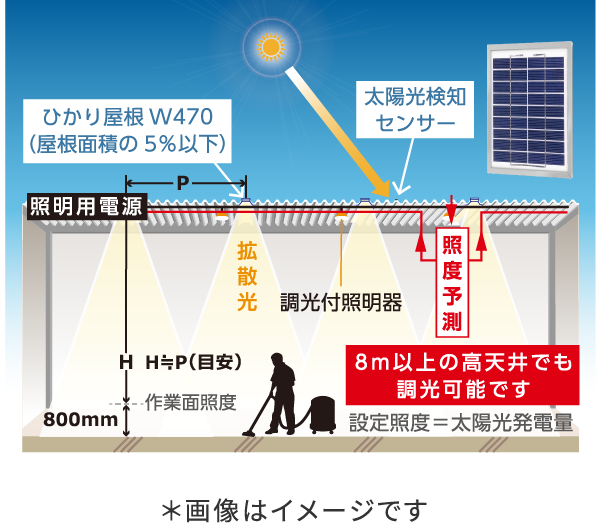

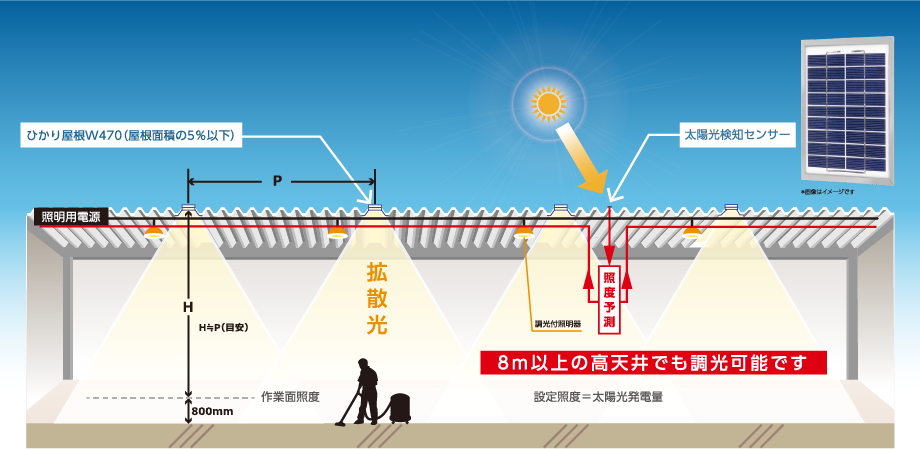

照明器具の自動調光システム
ひかり屋根 つなぐPAT
太陽光パネルや蓄電池との
組み合わせも可能です。
太陽光パネルの検知センサーが、
「ひかり屋根W470PAT」の
作業面照度を予測。
天候に左右されることなく、
照明器具の自動調光やON/OFFの
制御を行います。
※ ひかり屋根（株）が保有する特許第6503597号で保護されています。
当社は、この特許に関して、専用実施権の設定を受けています。
施工
事例

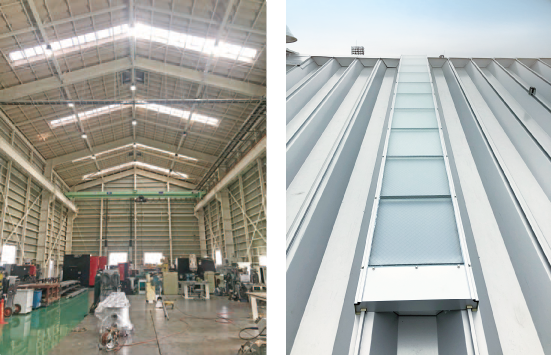

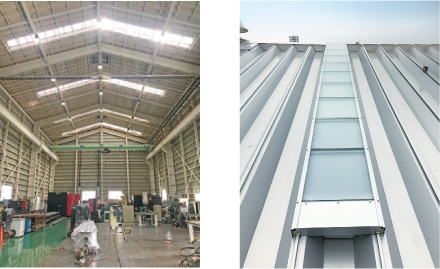

株式会社千代田冷熱システム座間工場
照明器具の自動調光システムPAT 仕様
長さ：73.2ｍ(6.1m×12列)
屋根面積 約600㎡
ひかり屋根W470の設置面積
36.6㎡
（屋根面積の6%）
ひかり屋根 / ひかり屋根つなぐ設置後の効果について (参考)
場合に必要な本数
22-04月:22%
181Kg
13本
22-05月:22%
162kg
12本
22-06月:29%
182kg
13本
22-07月:30%
171Kg
12本
22-08月:27%
188kg
13本
22-09月:32%
174Kg
12本
22-10月:45%
160Kg
11本
22-11月:36%
180Kg
13本
22-12月:36%
217kg
16本
22-01月:29%
248Kg
18本
22-02月:26%
217Kg
16本
22-03月:26%
243Kg
17本
ポイント
- 約30%の照明使用時間で作業環境を維持
- 年間約70%の照明電力代を削減
- CO2約2,300kgの排出を削減 (スギの木166本分の働きに相当)
【備考】
- ・照明使用率：8-17時で天井照明を連続点灯した場合を100%とし、 ひかり屋根 / ひかり屋根つなぐ設置後の天井照明点灯割合
- ・CO2削減量：契約電力会社のCO2排出係数× (設置前消費電力ー設置後消費電力)
- ・スギの木：50年生育のスギの木1本あたり、 二酸化炭素吸収量約14キロ/月にて算出
- ※所在地により計算条件は異なります
